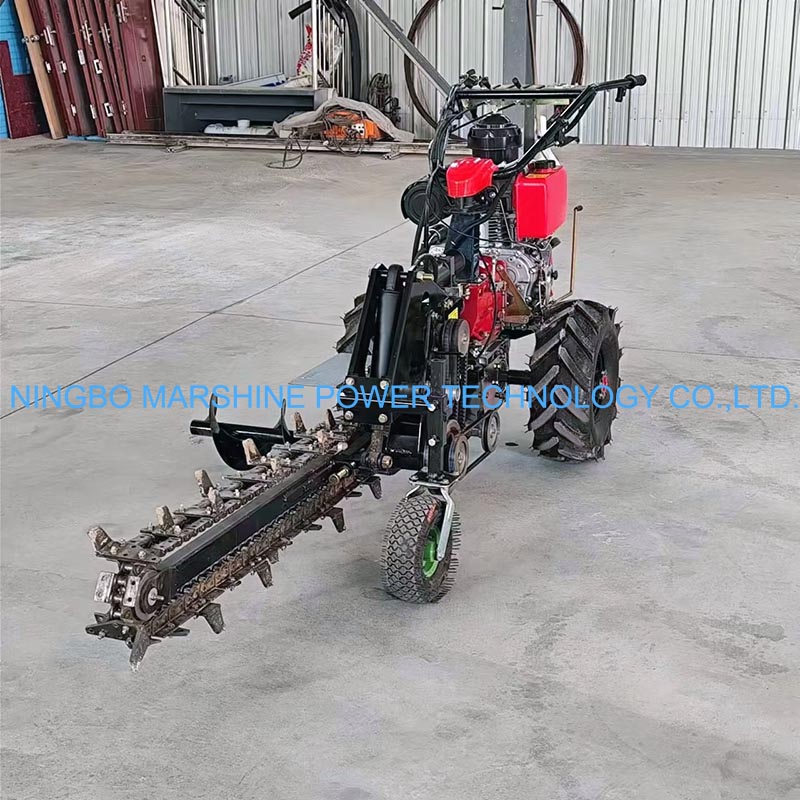

आप केबलों को प्रभावी ढंग से दबाना चाहते हैं। यह मार्गदर्शिका आपको अपने मार्शाइन डीजल चालित केबल ट्रेंच मशीन केबल इंस्टालर हैंड हेल्ड केबल बरीइंग टूल के सुरक्षित संचालन में महारत हासिल करने में मदद करती है। आप विभिन्न केबलों के लिए आवश्यक कदम सीखेंगे, जैसेकॉपर ट्रेसर वायर या एल्यूमिनियम यूआरडी, और जैसी वस्तुओं के लिए गहराई को समझेंजीएफसीआई-संरक्षित प्रकार यूएफ केबल या पीवीसी नाली.
इससे पहले कि आप किसी भी केबल को गाड़ना शुरू करें, अच्छी तैयारी से बहुत फर्क पड़ता है। आप अपने प्रोजेक्ट के लिए सुरक्षा, दक्षता और सफल परिणाम सुनिश्चित करना चाहते हैं। इसमें आपके कार्य क्षेत्र को समझना, सही आपूर्ति इकट्ठा करना और अपने उपकरणों की जांच करना शामिल है।
आपका पहला कदम हमेशा यह जानना है कि सतह के नीचे क्या है। खुदाई करने से पहले आपको किसी भी मौजूदा भूमिगत उपयोगिता की पहचान करनी होगी। यह सिर्फ एक अच्छा विचार नहीं है; यह एक सुरक्षा आवश्यकता है.ओएसएचए मानक 1926.651(बी)(1)आपको कोई भी खुदाई शुरू करने से पहले सीवर, टेलीफोन, ईंधन, बिजली और पानी की लाइनों जैसी उपयोगिता प्रतिष्ठानों का अनुमानित स्थान निर्धारित करने के लिए कहता है।
आपको अपने स्थानीय प्रतिक्रिया समय के भीतर उपयोगिता कंपनियों या मालिकों से संपर्क करना चाहिए। वे आपको उनकी पंक्तियों के स्थानों को चिह्नित करने में मदद करेंगे। यदि वे 24 घंटों के भीतर (या यदि आपका राज्य या स्थानीय कानून अनुमति देता है तो लंबी अवधि में) जवाब नहीं दे सकता है, तो आप सावधानी से आगे बढ़ सकते हैं। आप इन पंक्तियों को ढूंढने के लिए पहचान उपकरण या अन्य स्वीकार्य तरीकों का उपयोग करते हैं। जब आपकी खुदाई अनुमानित स्थान के करीब पहुंच जाए, तो आपको सुरक्षित और स्वीकार्य साधनों का उपयोग करके सटीक स्थान निर्धारित करना होगा। उदाहरण के लिए,हाइड्रो-वैक्यूम उत्खननयदि आप उपयोगिताओं को नुकसान पहुंचाने से बचने के लिए इसे समायोजित करते हैं तो यह एक अच्छा तरीका हो सकता है।
की तलाश करेंअमेरिकन पब्लिक वर्क्स एसोसिएशन (एपीडब्ल्यूए) से मानकीकृत रंग-कोडिंग प्रणाली. ये रंग आपको बताते हैं कि किस प्रकार की उपयोगिता मौजूद है:
आपको मिट्टी की स्थिति पर भी विचार करना होगा। मिट्टी के प्रकार और भार सहित पर्यावरण की अस्थिरता एक बड़ी भूमिका निभाती है। ठंढ और निपटान जैसे कारक प्रत्यक्ष दफन नाली की स्थिरता को प्रभावित कर सकते हैं। मिट्टी भी संक्षारण का कारण बन सकती है। कुछ मिट्टी होती हैसंक्षारक गुण जो केबल सामग्री को ख़राब कर सकते हैंअधिक समय तक। यह सुनिश्चित करने के लिए कि वे लंबे समय तक चलें, आपको उचित सुरक्षात्मक कोटिंग वाले केबल का चयन करना चाहिए। गहरी खाइयों या विशिष्ट मिट्टी की स्थितियों के लिए, आपको भारी दीवार वाले नाली की आवश्यकता हो सकती है।
एक बार जब आप अपनी साइट को समझ लेते हैं, तो आप अपनी ज़रूरत की सभी चीज़ें एकत्र कर लेते हैं। सुरक्षा हमेशा पहले आती है. आपको होना चाहिए:
इससे पहले कि आप इंजन शुरू करने के बारे में सोचें, आपको यह करना होगागहन पूर्व परिचालन निरीक्षणआपके मार्शाइन डीजल चालित केबल ट्रेंच मशीन केबल इंस्टालर हैंड हेल्ड केबल दफनाने का उपकरण। यह महत्वपूर्ण कदम उपकरण की विफलता को रोकने में मदद करता है और आपको छोटी समस्याओं को बड़ी समस्या बनने से पहले ठीक करने देता है।
आपको कई प्रमुख वस्तुओं की जाँच करनी चाहिए:
अपने उपकरण का निरीक्षण करने में ये कुछ मिनट लगाने से यह सुनिश्चित होता है कि यह आपके केबल दफन प्रोजेक्ट के दौरान सुरक्षित और कुशलता से काम करता है।
अब जब आपने अपनी साइट तैयार कर ली है औरआपके उपकरण का निरीक्षण किया, आप अपने मार्शाइन डीजल चालित केबल ट्रेंच मशीन केबल इंस्टालर हैंड हेल्ड केबल बरीइंग टूल को काम पर लगाने के लिए तैयार हैं। यह अनुभाग आपको खाई शुरू करने से लेकर उचित गहराई और कवरेज सुनिश्चित करने तक, केबल गाड़ने की वास्तविक प्रक्रिया के बारे में मार्गदर्शन करता है।
आप अपने मार्शाइन टूल को सावधानीपूर्वक स्थापित करके शुरुआत करें। सबसे पहले, आपको एक स्पष्ट मार्ग की आवश्यकता है। तुम्हे करना चाहिएस्प्रे पेंट या स्ट्रिंग लाइन का उपयोग करके केबल पथ को चिह्नित करें. इससे आपको अपनी खाई सीधी और सटीक रखने में मदद मिलती है। एक बार जब आपका पथ चिह्नित हो जाए, तो अपने उपकरण के दफनाने वाले ब्लेड को अपनी नियोजित खाई के शुरुआती बिंदु के साथ संरेखित करें।
सुनिश्चित करें कि यदि संभव हो तो उपकरण स्थिर और समतल ज़मीन पर हो। आप तीव्र ढलान या गिरावट पर शुरुआत करने से बचना चाहते हैं। दफनाने वाले ब्लेड को धीरे-धीरे नीचे करें जब तक कि वह जमीन को न छू ले। फिर, शक्ति लगाएं और धीमी, स्थिर गति से आगे बढ़ना शुरू करें। यह प्रारंभिक पास एक उथला कट बनाता है, जो आपको शेष खाई के लिए मार्गदर्शन करता है। आप मूलतः गंदगी में अपनी पहली रेखा खींच रहे हैं।
जैसे-जैसे आपका मार्शाइन उपकरण आगे बढ़ता है, यह खाई बनाता है। आपको केबल को इस नवगठित खाई में निर्देशित करने की आवश्यकता है। कई मार्शाइन उपकरणों में एक केबल गाइड या शूट होता है जो केबल को सीधे दफनाने वाले ब्लेड के पीछे फ़ीड करता है। आप बस इस गाइड में अपना केबल डालें। सुनिश्चित करें कि केबल अपनी रील से आसानी से खुल जाए। आप कोई भी गड़बड़ी या रुकावट नहीं चाहते।
केबल खाई में होने के बाद, आपको इसे सुरक्षित करने की आवश्यकता है। इसमें शामिल हैसावधानीपूर्वक बैकफ़िलिंग. आप अपने तारों या नाली को नुकसान से बचाने के लिए खाई को सावधानी से मिट्टी से भरें। अतिरिक्त सुरक्षा और भविष्य की पहचान के लिए, आप चेतावनी जाल और उपयोगिता चेतावनी टेप का उपयोग कर सकते हैं। ये केबल स्थानों को चिह्नित करते हैं और यह सुनिश्चित करने में मदद करते हैं कि वे जगह पर बने रहें।
आपको खाई को परतों में भरना चाहिए। केबलों के ठीक ऊपर मिट्टी को हाथ से दबाएँ। इससे केबल के आसपास की मिट्टी को जमने में मदद मिलती है। ऊपरी परत और आसपास की मिट्टी के लिए आप कॉम्पेक्टर मशीन का उपयोग कर सकते हैं। यह सुनिश्चित करता है कि ज़मीन दृढ़ और स्थिर है। अंत में, आप जमीन को पुनर्स्थापित करते हैं। आप क्षेत्र को सुरक्षित और साफ-सुथरा बनाने के लिए किसी भी हटाए गए फुटपाथ या भू-दृश्य को बदल दें।
विभिन्न केबल प्रकारों को अलग-अलग सुरक्षा विधियों की आवश्यकता होती है:
| केबल प्रकार | सुरक्षा के तरीके |
|---|---|
| प्रत्यक्ष दफन केबल (यूएफ-बी) |
- गहराई:24 इंच (नाली या जीएफसीआई के बिना) या 12 इंच (जीएफसीआई सुरक्षा के साथ)। - सुरक्षा:सीधे दफनाने के लिए उपयुक्त है, लेकिन चट्टानी क्षेत्रों में रेत के बिस्तर या चेतावनी टेप जैसी अतिरिक्त सुरक्षा की सिफारिश की जाती है। |
| नाली (पीवीसी या धातु) |
- गहराई:18 इंच (पीवीसी) या 6 इंच (धातु)। - सुरक्षा:खुदाई, चट्टानों और जड़ों से होने वाले नुकसान के खिलाफ उत्कृष्ट शारीरिक सुरक्षा प्रदान करता है। स्थापना के बाद तारों को खींचा जाता है। |
| बख्तरबंद केबल (एमसी केबल) |
- गहराई:स्थानीय कोड के आधार पर भिन्न होता है, जो अक्सर सीधे दफनाने के समान होता है। - सुरक्षा:बेहतर भौतिक सुरक्षा के लिए एक धातु कवच की सुविधा है, जो इसे उन क्षेत्रों के लिए उपयुक्त बनाती है जहां यांत्रिक क्षति चिंता का विषय है। |
| ट्रे केबल (टीसी केबल) |
- गहराई:आम तौर पर केबल ट्रे में स्थापित किया जाता है, लेकिन सीधे दफनाने के लिए रेट किए जाने पर इसे दफनाया जा सकता है। - सुरक्षा:अक्सर औद्योगिक अनुप्रयोगों में उपयोग किया जाता है, जो नाली या ट्रे में स्थापित होने पर अच्छी सुरक्षा प्रदान करता है। |
| लो-वोल्टेज केबल |
- गहराई:लैंडस्केप प्रकाश व्यवस्था या सिंचाई के लिए भिन्न-भिन्न होता है, अक्सर उथला (उदाहरण के लिए, 6-12 इंच)। - सुरक्षा:वोल्टेज और स्थानीय नियमों के आधार पर नाली या सुरक्षात्मक स्लीविंग की आवश्यकता हो सकती है। |
| फाइबर ऑप्टिक केबल |
- गहराई:बदलता रहता है, अक्सर विद्युत केबलों के समान। - सुरक्षा:सीधे दफनाया जा सकता है या नाली में स्थापित किया जा सकता है। झुकने की त्रिज्या और कृंतक संरक्षण के लिए विशेष विचार महत्वपूर्ण हैं। |
पथरीली, भारी मिट्टी वाली मिट्टी, या पेड़ की जड़ों वाले क्षेत्रों के लिए, अलग-अलग इंसुलेटेड तारों के साथ जस्ती धातु कठोर विद्युत नाली स्थापित करने से दबी हुई तारों के लिए बेहतर सुरक्षा मिलती है। इससे व्यापक खुदाई की आवश्यकता कम हो जाती है।
केबल सुरक्षा और नियमों के अनुपालन के लिए लगातार दफन गहराई बनाए रखना महत्वपूर्ण है। आप इसे कुछ ऑपरेटिंग तकनीकों से हासिल कर सकते हैं। सबसे पहले, आपको उचित चाहिएइंस्टॉलर प्रशिक्षण. यह केबल प्लेसमेंट के दौरान नियमित गहराई सत्यापन पर जोर देता है। आपको केवल अनुमान नहीं लगाना चाहिए; आपको जांच करनी होगी.
हल और ट्रेंचिंग उपकरण संचालकों को भी स्थिरता बनाए रखने के लिए गहराई पर तत्काल प्रतिक्रिया की आवश्यकता होती है। आप चिह्नित हल के ब्लेड जैसी सरल तकनीकों का उपयोग कर सकते हैं। आप समय-समय पर माप रोकते भी हैं। इससे यह सुनिश्चित करने में मदद मिलती है कि आप केवल निरीक्षण बिंदुओं पर ही नहीं, बल्कि संपूर्ण इंस्टॉलेशन के दौरान विशिष्टताओं को पूरा करते हैं। आप अपनी केबल की गहराई के साथ रोलर कोस्टर प्रभाव से बचना चाहते हैं।
आपको संभवतः अपने केबल दफन प्रोजेक्ट के दौरान बाधाओं का सामना करना पड़ेगा या मोड़ने की आवश्यकता होगी। इन स्थितियों से सुरक्षित और प्रभावी ढंग से निपटना महत्वपूर्ण है।
बख्शीश:हमेशा इस बात से अवगत रहें कि भूमिगत क्या हो सकता है। उपयोगिता चिह्न गलत या अपूर्ण हो सकते हैं। गैस मीटर या बिजली के बक्से जैसे दृश्य संकेतों को देखें।
यहां कुछ चरण दिए गए हैं जिनका आपको पालन करना चाहिए:
जब आप किसी बाधा के पास पहुँचें तो आपको धीमी गति से चलना चाहिए। यदि यह एक बड़ी चट्टान की तरह एक छोटी, अचल वस्तु है, तो आपको इसके चारों ओर सावधानी से घूमने की आवश्यकता हो सकती है। बड़ी बाधाओं या मौजूदा उपयोगिताओं के लिए, आपको रुकना होगा। फिर आप पाइप या केबल के सटीक स्थान की पुष्टि करने के लिए भौतिक रूप से छोटे छेद खोदते हैं, इस प्रक्रिया को पोथोलिंग कहा जाता है। यह विशेष रूप से महत्वपूर्ण है जब उपयोगिताएँ समानांतर चलती हैं या नई स्थापनाओं को पार करती हैं। क्षति से बचने के लिए वैक्यूम उत्खननकर्ताओं की सिफारिश की जाती है।
आप भी प्रयोग कर सकते हैंउपकरण का पता लगाना. इलेक्ट्रोमैग्नेटिक लोकेटर जैसे उपकरण विद्युत धाराओं से चुंबकीय क्षेत्र का पता लगाते हैं। ग्राउंड पेनेट्रेटिंग रडार (जीपीआर) लोकेटर भूमिगत वस्तुओं को मैप करने के लिए विद्युत चुम्बकीय आवेगों का उपयोग करते हैं। आपको अपने स्वयं के कर्मियों और उपकरणों के साथ स्थानों की पुष्टि करनी चाहिए, विशेष रूप से निजी संपत्ति पर जहां वन-कॉल सेवाएं लागू नहीं हो सकती हैं।
कोनों के लिए, आप अपने मार्शाइन डीजल संचालित केबल ट्रेंच मशीन केबल इंस्टालर हैंड हेल्ड केबल बरीइंग टूल के साथ तेज, अचानक मोड़ नहीं कर सकते हैं। आपको एक सौम्य वक्र बनाने की आवश्यकता है। आपको ब्लेड को थोड़ा ऊपर उठाने, उपकरण की स्थिति बदलने और फिर एक सहज मोड़ बनाने के लिए फिर से जोड़ने की आवश्यकता हो सकती है। यह केबल को क्षति से बचाता है और निरंतर खाई सुनिश्चित करता है।
संचालन का अंतिम चरण यह सुनिश्चित करना है कि आपने उचित केबल गहराई और कवरेज हासिल कर ली है। यह आपके इंस्टॉलेशन की सुरक्षा और दीर्घायु के लिए महत्वपूर्ण है। विभिन्न क्षेत्रों और केबल प्रकारों में विशिष्ट न्यूनतम गहराई की आवश्यकताएं होती हैं।
उदाहरण के लिए, यहां कुछ सामान्य न्यूनतम गहराईयां दी गई हैं:
आपको जमीन के क्षेत्र वर्गीकरण पर भी विचार करना होगा।
2 मीटर फुटपाथ में लो-वोल्टेज केबलों के लिए, स्ट्रीटवर्क्स यूके अनुशंसा करता हैन्यूनतम गहराई 450 मिमी. आईईटी मार्गदर्शन नोट 1: चयन और निर्माण उन स्थापनाओं के लिए 500 मिमी की न्यूनतम गहराई का सुझाव देता है जहां जमीन की तैयारी राजमार्ग निर्माण मानकों को पूरा नहीं करती है। यह ज़मीन की हलचल और पाले से बचाता है। विशेष प्रतिष्ठानों या स्थानों में, जैसे कि बीएस 7671:2018+ए2:2022 के भाग 7 में विस्तृत, विशिष्ट न्यूनतम गहराई अनिवार्य है। उदाहरण के लिए, कृषि और बागवानी परिसर में, विनियमन 705.522 न्यूनतम गहराई 0.6 मीटर निर्दिष्ट करता है, जिसे कृषि योग्य या खेती योग्य भूमि के लिए 1.0 मीटर तक बढ़ाया जाता है। कारवां/कैंपिंग पार्क और इसी तरह के स्थानों, और अंतर्देशीय नेविगेशन जहाजों के लिए विद्युत तट कनेक्शन की तटवर्ती इकाइयों के लिए, 0.6 मीटर की न्यूनतम गहराई आवश्यक है (विनियम 708.521.7.2 और 730.521.101.3.2)। मरीना और समान स्थानों में, विनियम 709.521.1.7 के लिए न्यूनतम 0.5 मीटर की गहराई की आवश्यकता होती है। याद रखें, ये न्यूनतम गहराई हैं। ज़मीनी गड़बड़ी से होने वाले नुकसान को रोकने के लिए गहराई से दफनाना आवश्यक हो सकता है।
हमेशा अपने स्थानीय कोड और विनियमों की दोबारा जांच करें। आप यह सुनिश्चित करना चाहते हैं कि आपका इंस्टॉलेशन सभी आवश्यकताओं को पूरा करता हो। केबल बिछाने और खाई को भरने के बाद, आपको पूरे रन का निरीक्षण करना चाहिए। ऐसे किसी भी क्षेत्र की तलाश करें जहां केबल बहुत उथली या खुली हो। आप एक सहज, सुसंगत फिनिश चाहते हैं।
आपने अपने केबल सफलतापूर्वक गाड़ दिए हैं. अब, आपको काम ठीक से पूरा करना होगा और अपने उपकरणों की देखभाल करनी होगी। दफनाने के बाद उचित कदम और नियमित रखरखाव यह सुनिश्चित करता है कि आपका प्रोजेक्ट चलता रहे और आपका उपकरण अगले कार्य के लिए तैयार रहे।
बैकफ़िलिंग केवल गंदगी को वापस खाई में फेंकने से कहीं अधिक है। आप अपनी नई बिछाई गई केबलों की सुरक्षा करना चाहते हैं और क्षेत्र को पुनर्स्थापित करना चाहते हैं। पहले आपखाई को उचित गहराई तक खोदें, सुनिश्चित करें कि आप किसी भी नुकीली चट्टान या मलबे को हटा दें। इसके बाद, आप केबल को नरम करने के लिए रेत या ढकी हुई मिट्टी की एक परत डालें। यह इसे भविष्य में होने वाले नुकसान से बचाता है। फिर, आप चेतावनी टेप को केबल से लगभग 12 इंच ऊपर रखें। यह भविष्य के उत्खननकर्ताओं को दबी हुई रेखाओं के प्रति सचेत करता है। आप ध्यान सेखाई को परतों में भरेंऔर मिट्टी को संकुचित करें। यह भविष्य में ज़मीन धँसने से बचाता है। अंततः, आप सतह को उसकी मूल स्थिति या बेहतर स्थिति में पुनर्स्थापित करते हैं। आप पैनल पर सर्किट को लेबल भी करते हैं और भविष्य के संदर्भ के लिए ट्रेंच पथ के रिकॉर्ड भी बनाए रखते हैं।
दिन भर के काम के बाद, आपको अपनी सफाई अवश्य करनी चाहिएमार्शाइन डीजल चालित केबल ट्रेंच मशीन केबल इंस्टालर हाथ में पकड़ने योग्य केबल दफनाने का उपकरण. आपको ब्लेड, इंजन क्षेत्र और पहियों से सभी गंदगी, कीचड़ और मलबा हटा देना चाहिए। यह जंग लगने से बचाता है और हिस्सों को स्वतंत्र रूप से घूमता रहता है। जिद्दी मैल के लिए कड़े ब्रश या प्रेशर वॉशर का उपयोग करें। किसी भी ढीले बोल्ट या क्षतिग्रस्त हिस्से की जाँच करें। एक बार साफ और सूख जाने पर, अपने उपकरण को कठोर मौसम से दूर, सूखी, सुरक्षित जगह पर रखें। यह आपके निवेश की सुरक्षा करता है और उसका जीवनकाल बढ़ाता है।
अच्छे रखरखाव के बावजूद भी, आपको समस्याओं का सामना करना पड़ सकता है। यदि आपका उपकरण प्रारंभ नहीं होता है, तो ईंधन स्तर और स्पार्क प्लग की जांच करें। यदि ब्लेड प्रभावी ढंग से नहीं कट रहा है, तो क्षति या सुस्ती के लिए इसका निरीक्षण करें। आपको इसे तेज़ करने या बदलने की आवश्यकता हो सकती है। यदि आप असंगत गहराई देखते हैं, तो ब्लेड के समायोजन की जांच करें और सुनिश्चित करें कि जमीन बहुत कठोर या पथरीली न हो। विशिष्ट समस्या निवारण चरणों के लिए हमेशा अपने टूल का मैनुअल देखें।
अब आपके पास आत्मविश्वास के साथ केबल बिछाने का ज्ञान है। आप प्रत्येक प्रोजेक्ट पर व्यावसायिक परिणाम प्राप्त कर सकते हैं। आपका मार्शाइन डीजल संचालित केबल ट्रेंच मशीन केबल इंस्टालर हैंड हेल्ड केबल बरीइंग टूल आपको ऐसा करने में मदद करता है। सुरक्षित और प्रभावी केबल स्थापना के लिए इन चरणों का पालन करें। आप अपने कार्यों को कुशलतापूर्वक पूरा करेंगे।
आपको फॉलो करना होगास्थानीय कोड. गहराई अलग-अलग होती है. उदाहरण के लिए, जीएफसीआई-संरक्षित यूएफ केबल को 12 इंच की आवश्यकता होती है। गैर-जीएफसीआई यूएफ केबल को 24 इंच की आवश्यकता होती है। हमेशा अपनी विशिष्ट परियोजना आवश्यकताओं की जाँच करें।
आपको तुरंत रुक जाना चाहिए. बाधा का पता लगाने के लिए पोथोलिंग या वैक्यूम उत्खनन का उपयोग करें। फिर आप इसके चारों ओर सावधानीपूर्वक काम कर सकते हैं। कभी भी अपने उपकरण को अज्ञात बाधाओं के माध्यम से मजबूर न करें।
आपको प्रत्येक उपयोग के बाद अपने उपकरण को साफ करना चाहिए। इससे गंदगी और मलबा हट जाता है. नियमित सफाई से जंग लगने से बचाव होता है और हिस्से सुचारू रूप से चलते रहते हैं। यह आपके उपकरण का जीवन बढ़ाता है।
